工業分析儀計量校準方法探討

發布時間：2019-11-20 作者：來源：瀏覽：7057

工業分析儀能自動連續測定多個煤樣的水分、揮發分、灰分，并計算其固定碳、發熱量和氫含量，同時也可單獨用作灰渣特性的測試，從進樣到出結果一次完成，適用于煤炭、電力、冶金、商檢、環保、造紙、化工、科研、質檢、學校等行業和部門，應用非常廣泛，其結構如圖1所示，目前國家尚無檢定規程或校準規范。

依據對測量結果的影響，工業分析儀的計量檢定、校準參考GB/T212-2008《煤的工業分析方法》、JJF1101-2003《環境試驗設備溫度、濕度》、JJF1376-2012《箱式電阻爐》、JJG257-2007《浮子流量計》和JJG1036-2008《電子天平》等相關標準規范、規程，主要分三個方面。

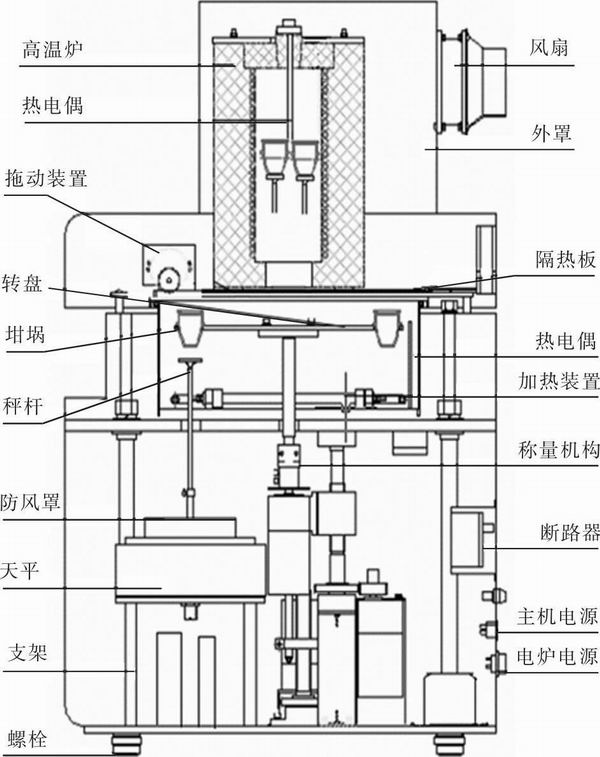

圖1 工業分析儀結構圖

一、質量校準

稱量部分(電子天平):大部分工業分析儀采用量程110g～220g，分度值0.1mg的級電子天平。應使用F1等級標準砝碼，校準、檢定天平，配套天平秤量的計量性能應符合JJG1036-2008的要求。

由于工業分析儀電子天平拆裝不方便，利用F1等級克組、毫克組標準砝碼進行稱量部分的校準。日常使用時建議使用單位采用校準方式給出修正值，代入電腦程序，樣品質量范圍(0.9～1.1)g,坩堝質量一般在30g以內，所以只需校準(1～50)g量程即可。

稱量坩堝質量之間的誤差應小于0.1g。

二、溫度校準

爐腔溫度:爐腔分為高溫和低溫兩個部分，在低溫部分105℃～110℃，誤差±2.5℃，高溫部分(815±10)℃，(900±10)℃，誤差±5℃。為了兼顧不同誤差要求，低溫部分可以采用Pt100,A級熱電阻，高溫部分采用廉金屬K型熱電偶，也可高低溫采用一個一等S型熱電偶。符合GB/T212-2008、JJF1101-2003、JJF1376-2012等規范標準要求。

由于各標準規范要求不一致，所以控溫性能應符合以下要求:

1.煤的工業分析儀各指標的工作溫度應符合下列規定

(1)測定水分時，爐溫:107℃。

(2)測定灰分時，爐溫:815℃。

(3)測定揮發分時，爐溫:910℃。

2.溫度偏差

(1)測定水分時溫度偏差±2.5℃。

(2)測定灰分、揮發分時溫度偏差±10℃(或滿足用戶的要求)。

3.溫度均勻度

(1)測定水分時溫度均勻度±2.5℃。

(2)測定灰分、揮發分時溫度均勻度±10℃(或滿足用戶的要求)。

4.溫度波動度、穩定度
